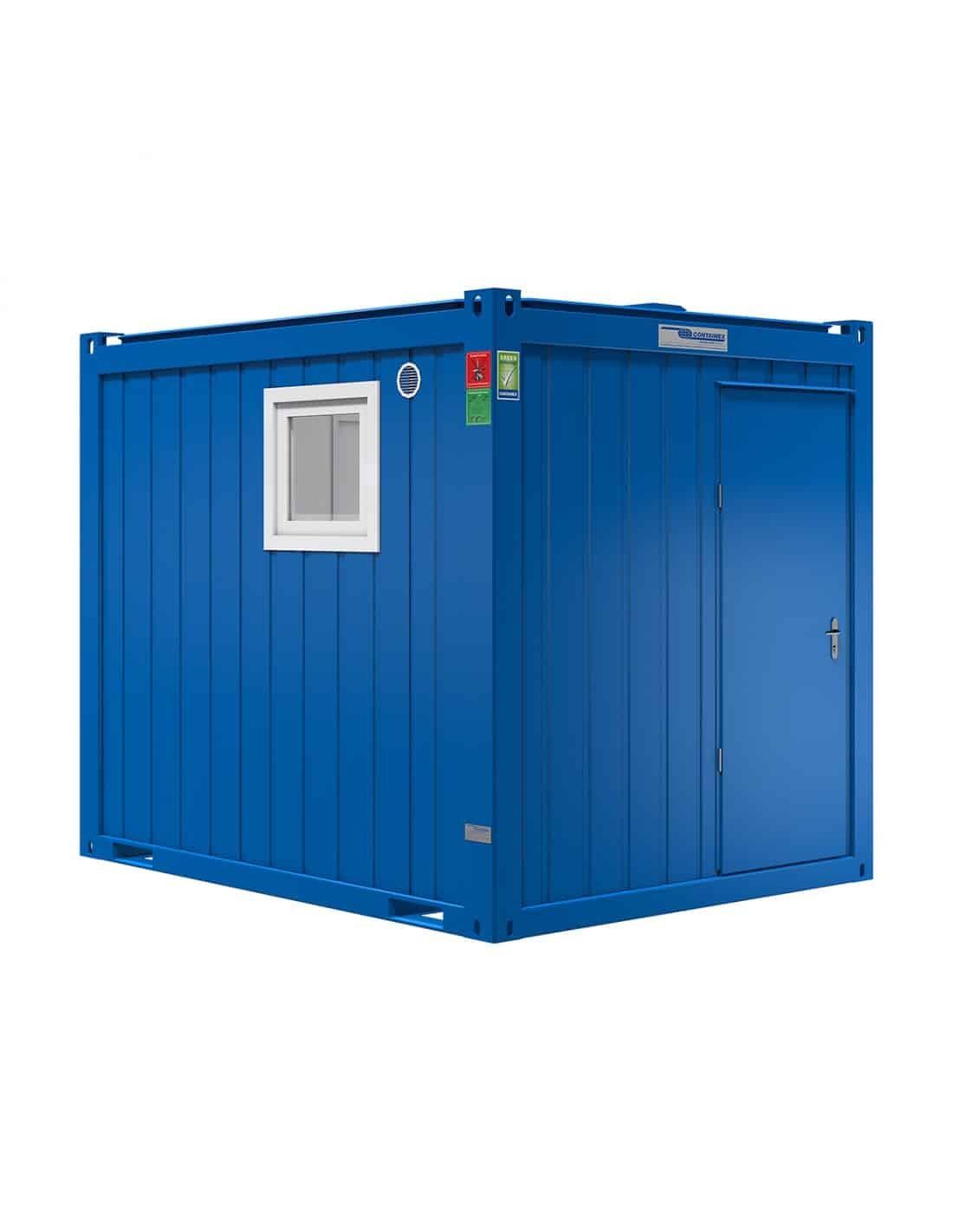

Bungalow sanitaire 7,3 m² : 1 Douche et 1 WC [10 pieds]

Equipement standard :

1 porte extérieur | 2 portes intérieures | 2 fenêtres | 2 cloisons intérieures de séparation |
2 luminaires LED 30W | 3 prises électrique | 2 interrupteurs | 2 radiateurs soufflants 2 kW | Extracteur d’air 170 m³ | 2 siphons de sol
Toilette : Cuvette WC | Lavabo avec mitigeur à levier | Miroir | Dévidoir de papier | Urinoir avec bouton pression
Douche : Cabine fibre de verre | Mitigeur à levier | Rideau de douche | Chauffe-eau électrique 80 L
Isolation : Laine de verre 100 mm en toiture | Laine de verre 60 mm au sol | Mousse polyuréthane 60 mm aux murs

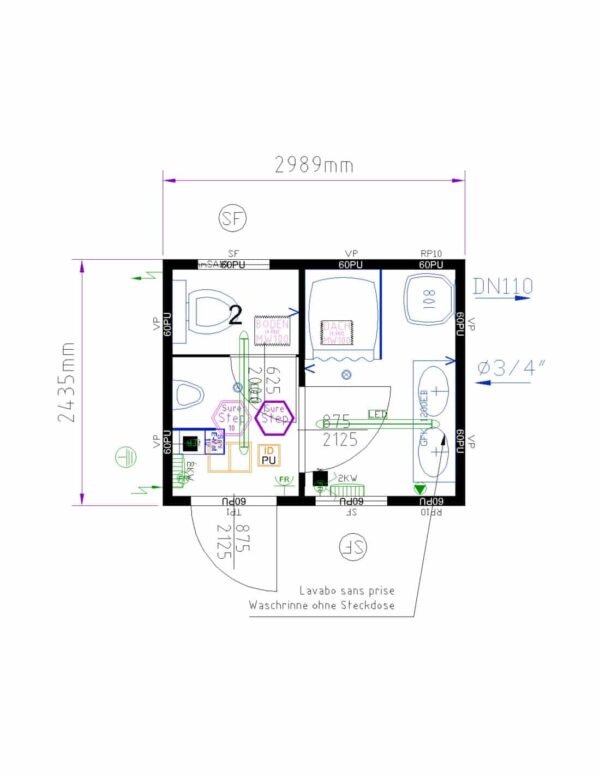

DIMENSIONS

Modèle 10 pieds
Longueur : 2,989 m (extérieur) 2,795 m (intérieur)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 1,3 T kg
Surface : 7,28 m²

Cadre du sol :

• Profils en acier laminés à froid et soudés, 4 coins de conteneurs soudés
• Longerons de sol : 60x60mm profil en acier, épaisseur 2 mm
• Traverse de sol : en profil Ω, s = 2,5 mm
• 2 passages de fourches sur la longueur (dimensions intérieures des passages de fourches: 250 x 75 mm, passages de fourches centrés 780 mm)
• Poteaux d’angle : profils en acier laminés à froid et soudés, épaisseur de 2,0 mm, vissés avec le cadre du plancher et du plafond

Cadre du toit :

• Profils en acier laminés à froid et soudés, 4 coins
• Traverses du toit épaisseur 2 mm
• Anneaux de levage : 1 pièce par pignon
• Toiture : tôle en acier ondulée rivetée aux traverses du toit, épaisseur 0,6 mm

Sol :

• Isolation thermique : Laine de verre 60 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
• Protection sous isolant : Plaques de tôle galvanisées, épaisseur 0,6 mm
• Plancher : Bois épaisseur 22 mm
• Revêtement de sol : Revêtement PVC aux raccords soudés, remontés sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant R10

Toit :

• Isolation thermique : Mousse Polyuréthane 60 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
• Habillage plafond : Plaque en aggloméré avec revêtement 10 mm d’épaisseur, décor blanc
• Prises de connexion électrique CEE : Encastrées à l’extérieur dans le cadre du toit sur le long pan

Eléments muraux :

• Isolation thermique : Laine de verre 60 mm
• Epaisseur des panneaux 60 mm
• Habillage extérieur : tôle profilée, galvanisée et laquée (épaisseur 0,6 mm). Résistance au feu A1.
• Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5 mm, décor blanc
• Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleure blanc (semblable au RAL 9010)

Porte :

• Charnières à gauche ou à droite. Ouverture vers l’extérieur. Cadre de porte métallique avec joint sur trois côtés.
• Battant de porte en tôle galvanisée et laquée des deux côtés
• Isolation thermique : Polystyrène 40 mm
• Hauteur libre de passage : 875 x 2.125 mm
• Dimensions de l’ouverture de porte : 811 x 2.065 mm

Fenêtres :

• Cadre en plastique avec vitrage coloris blanc
• Ouverture oscillo-battante
• Vasistas (vitrage opaque) : 652 x 714 mm
• Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
• Hauteur du seuil de fenêtre (distance entre le sol et le haut du profil inférieur du cadre de la fenêtre): 870 mm

Installation électrique

• Protection IP44
• Tension : 230V / monophasé / 32A (3×6 mm²)
• Fréquence : 50 Hz
• Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230 V) type A
• Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
• Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
• Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
• Prise de courant : 3 prises
• Eclairage: interrupteur lumière + 2 luminaires en applique à LED
• Radiateur soufflant 2 kw
• Branchement : Raccordement extérieure CEE

Equipement sanitaire :

• 1 lavabo avec mitigeur à levier, miroir métallique
• Cuvette WC et dévidoir de papier
• Chauffe-eau électrique 80 L, réducteur de pression 3/4”
• 1 cabine de douche : receveur fibre de verre, mitigeur à levier, rideau de douche
• Urinoir avec bouton pression
• Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à travers un panneau.
• Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
• Pression d’utilisation et de branchement: 4 bar maximum
• Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre extérieur 50 et 110mm) rassemblés à l’intérieur et avec une seule sortie sur un côté à travers un panneau
